Aktion: 20-Fuß Doppelanlage *Sonderausführung*

Produktbeschreibung

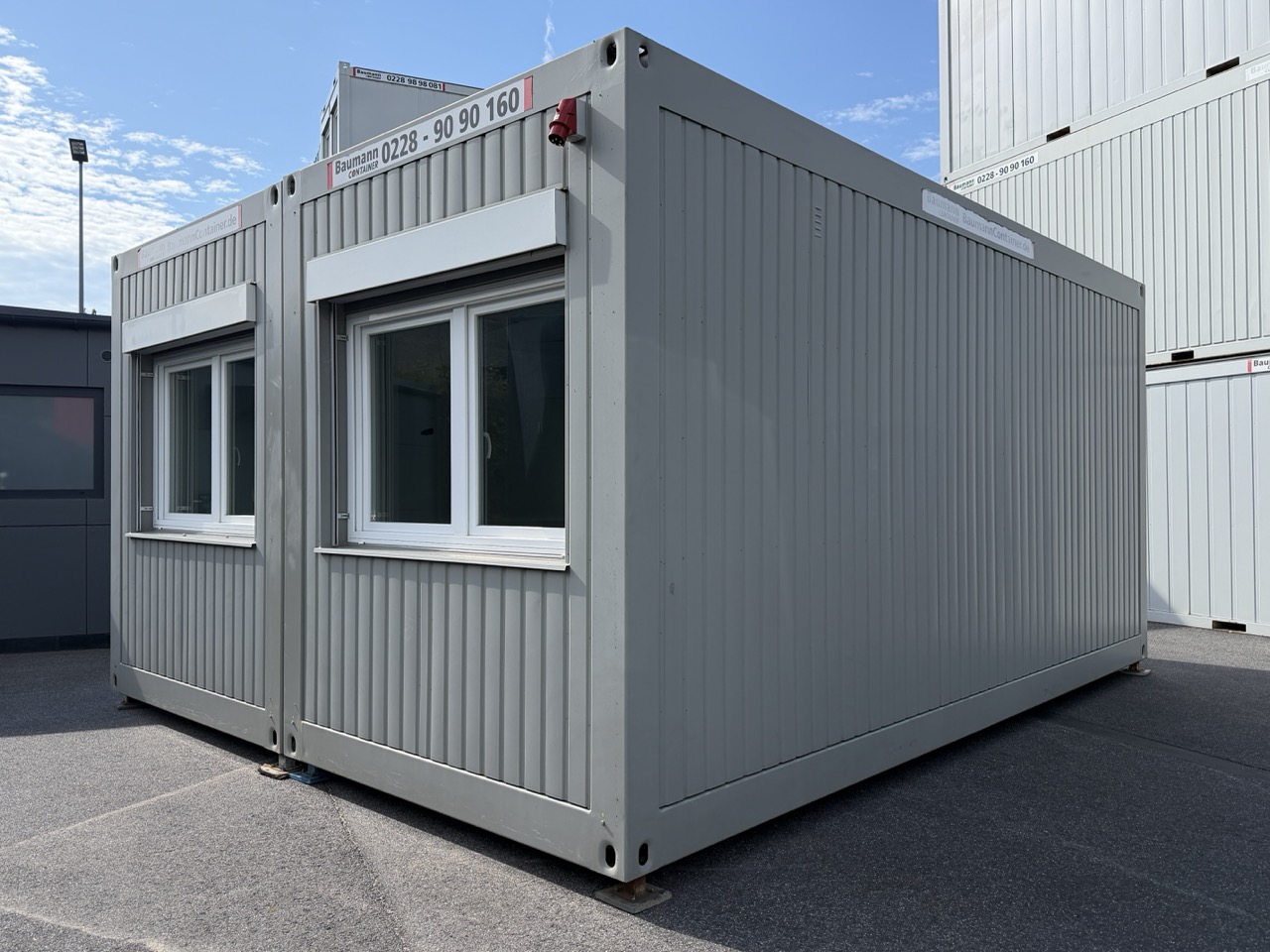

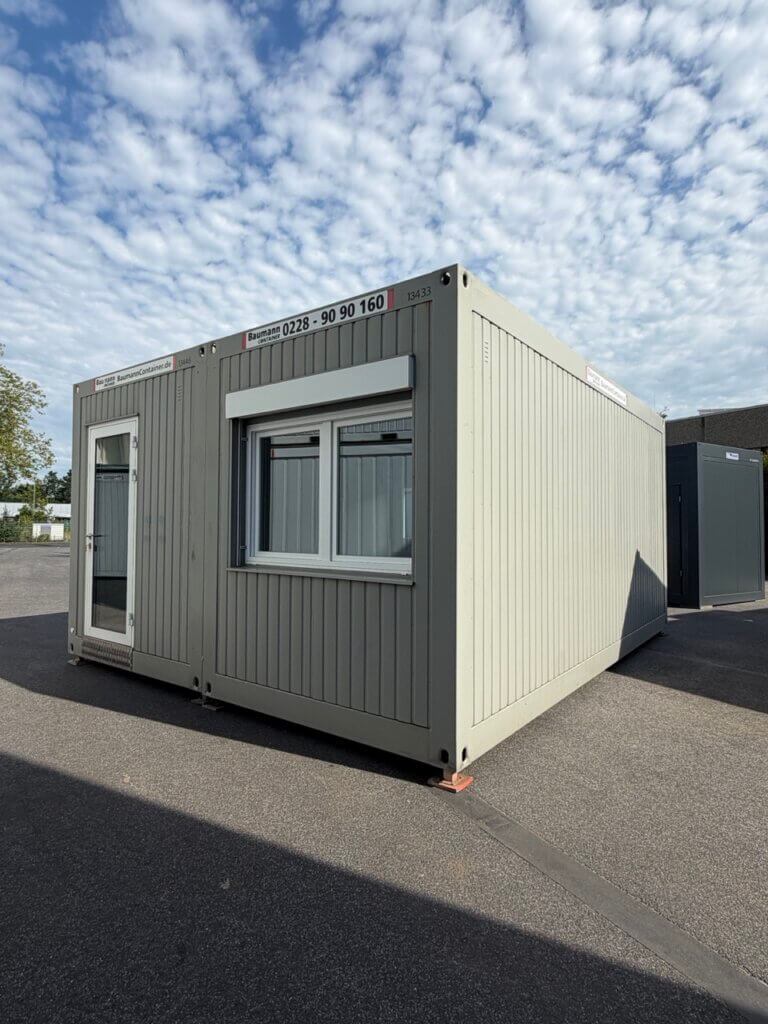

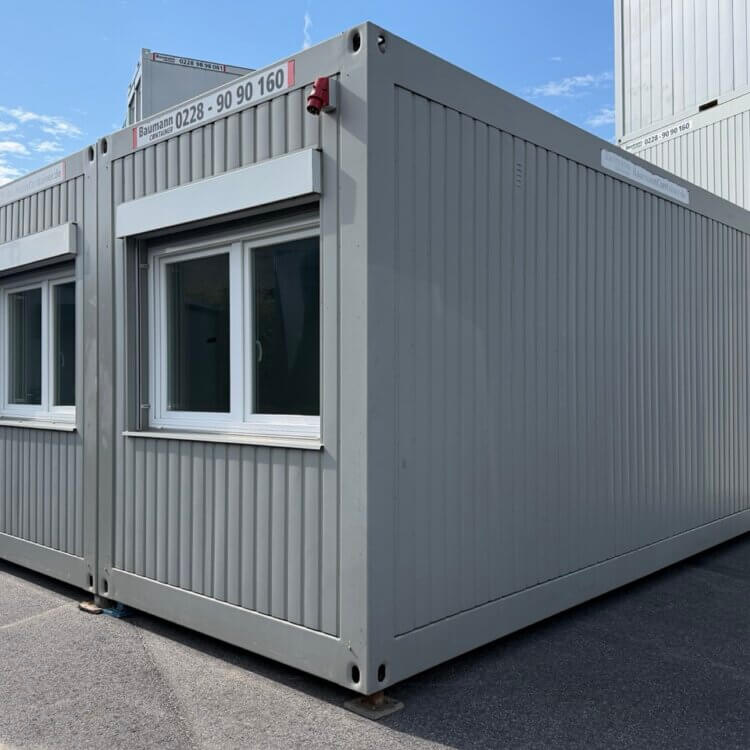

Wir bieten Ihnen zwei Raumcontainer in 20-Fuß an, die Sie nach Ihren Wünschen individuell einrichten können. Diese Container eignen sich für sofortigen Einsatz in verschiedenen Branchen und können einzeln oder je nach Fabrikat zu größeren Containeranlagen kombiniert werden.

Technische Beschreibung

Grundrahmen:

• Verschweißte Stahlkonstruktion aus Hohl- und Walzprofilen.
• Dimensionierung gem. prüffähiger Statik bis zu 5 mm Profilstärke.
• Je Raummodul 8 Stück Containerecken für Transport, Montage und Kopplung. Der Stahl ist mit Zweikomponenten-Lack grundiert –
• Container sind 2-fach stapelbar.

Dachaufbau:

• Dachhaut aus verzinktem Profilblech, 0,75 mm stark, 40 mm Sickentiefe, belüftet. Lagerung auf Profilstahlträgern, die zu einer Einheit mit der Rahmenkonstruktion verschweißt werden. Die Dachentwässerung erfolgt je Container durch zwei stirnseitige Regenrinnen und 4 innenliegende Regenfallrohre NW 63.
• Der Anschluss an das Entsorgungssystem ist Sache des Bauherrn –
• Dachbelastung: 1.500 N/m². = 150 kg/m²

Bodenaufbau:

• Bodenquerträger mit eingelegtem Blindboden aus verzinktem Flachblech,
• 0,55 mm stark. zementgebundene Bodenspanplatte 20 mm stark, auf Profilstahl-Längsträgern ausgelegt und verschraubt, durch die darunter liegende Dampfsperre (PE Folie 0,2 mm in Bahnen verlegt und verklebt).
• Nutzlast 2.500 N/m²  =  250 kgm²
• Ohne Staplertaschen

Außenverkleidung:

• Verzinktes Profilblech, 0,55 mm stark, 10 mm Sickentiefe, aufgenietet auf verzinkte U-Profilstahl-Wandgerippe, stirnseitig jeweils eine Zwangsbe; und Entlüftung mit außen liegendem Kiemenblech und innen liegendem Kunststofflüftungsgitter.

Außenlackierung:

• RAL 7030 Steingrau
• Verzinkte Dach und Bodenblech sind unlackiert.

Isolierung:

• Dach: Mineralwolle 220 mm Fabr. ISOVER oder gleichw.; WLG 0,35, PE Folie als Dampfsperre 0,2 mm, Wärmedurchgangskoeffizient U = 0,187 W/m²K Außenwände: Mineralwolle 200/60  mm Fabr. ISOVER oder gleichw.; WLG 0,35, PE Folie als Dampfsperre 0,2 mm, Wärmedurchgangskoeffizient U = 0,192 W/m²K
• Boden: Mineralwolle 160 mm Fabr. ISOVER oder gleichw.; WLG 0,35, PE Folie als Dampfsperre 0,2 mm, Wärmedurchgangskoeffizient U = 0,198 W/m²K (nur Außenwände)
• Innenwände: Mineralwolle 60 mm, ISOVER oder gleichw.; WLG 0,40
• Brandschutzklasse A 1 nach DIN 4102.

Dach:

• Spanplatte, 10 mm stark V20 E1, Farbe weiß beidseitig
• melaminharzbeschichtet nach DIN 68765, an der darüber liegenden
• Rahmenkonstruktion, durch die darunter liegende Dampfsperre (PE Folie 0,2 mm in Bahnen verlegt und verklebt), Nietenköpfe mit farblich passenden Kunststoffkappen abgedeckt.
• Alle Stoß- und Eckverbindungen mit weißen PVC – Leisten verkleidet.

Wände:

• Spanplatte, 10 mm stark V20 E1, Farbe weiß beidseitig melaminharzbeschichtet nach DIN 68765, an der darüber liegenden
• Rahmenkonstruktion, durch die darunter liegende Dampfsperre
• (PE Folie 0,2 mm in Bahnen verlegt und verklebt),
• Nietenköpfe mit farblich passenden Kunststoffkappen abgedeckt.
• Alle Stoß- und Eckverbindungen mit weißen PVC – Leisten verkleidet.
• Deckenabschluss mit weißen Sockelleisten angeheftet.

Bodenbeläge:

• PVC Fußbodenbelag Fabr. WS KAMPUS, DS-D42130,  2,4 mm stark, Dekor grau meliert, Beanspruchungsklasse EN685 – Industrie 42,
• Objekt 33, Brandverhalten EN13501-1 Cfl-S1, Oberfläche antibakteriell,
• Rutschhemmungsklasse DS, Bürostuhlgeeignet nach EN435
• Bahnen vollflächig verlegt und verklebt, Nähte verschweißt (ausgenommen Containerschnittstelle)
• Abschluss mit Hartsockelleiste, Farbe grau.
• Bürodrehstuhl geeignet, allerdings ist darauf zu achten, dass weiche Stuhlrollen „Typ W“ nach DIN EN 12529 benutzt werden.

Ausstattung

Alu-Außentür:

• Aluminium-Außentür, 1-flgl., Maße 1000 x 2.250 mm aus Aluminium-Profilen mit thermischer Trennung, pulverbeschichtet
• Farbe weiß RAL 9016,Verglasung mit Wärmeschutzglas in Verbindung mit  VSG 6 mm innen und außen (U=1,1 Wm² *K),
• nach außen drehend, beidseitiger Edelstahl Drückergarnitur, Obentürschließer Fabr. GEZE Typ 5000 , Profilzylinderschloss mit 3 Schlüssel mit Edelstahl –Eintrittschutzblech unten am Rahmen

Fenster:

• 3 Stück Doppel-Fenster 1800 mm x 1330 mm 2flg., umlaufende Gummidichtung
• verdeckt liegender Einhand- Dreh-/Kippbeschlag,
• Verglasung mit Zweischeiben Isolierverglasung Klarglas,
• U-Wert 1,1 W/m²K,  weißer Kunststoffrahmen

Sonnenschutz:

• 3 Stück Aluminium-Jalousetten bestehend aus:
• Aluminium-Lamellen mit beidseitiger Vollbördelung
• Seitliche Führung aus Aluminium-Schienen
• Antrieb und Lamellenwinkelverstellung mittels Handkurbel

E-Installation:

• Eingang über Henselkasten außen
• Elektro-Verteilung Kabelkanal an der Decke Anschluss ist bauseitig zu leisten.
• Elektro-Unterverteilungen nach VDE-Vorschriften, 400/230 V
• Leitungen verdeckt und verlegt, Schalter und Steckdosen in Hohlwanddosen

Ausstattung:

• Vorsicherungen
• FI – Schutzschalter 0,03 A
• Sicherungsautomaten + Reserve
• Lichtschalter/ Steckdosenkombination
• Div. Schukosteckdose 230 IP 24
• Div. Schukosteckdose 2KW/230 V extra gesichert
• 2 Doppelsteckdose montiert im Kabelkanal
• 2 Telefon- Dose montiert im Kabelkanal

Kabelkanal:

• Ca. 7,5 lfd. m Fensterbrüstungskanal 70/130 mm, weiß aus Hart PVC, für kundenseitige Installationen, Fabr. Rehau o. gleichw. mit Trennsteg und Durchbrüche im ggf. Rahmen.

E-Licht:

• 4 Stück Doppel-Langfeld-Leuchten je 2 x 36 Watt mit Wanne

E-Heizung:

• 2 Stück Elektrowandkonvektor 2000 W IP 24 mit stufenlosem Temperaturwähler und Thermostat

Kopplungsbleche:

• 2 Stück Stahlbleche in Containerfarbe lackiert (siehe Bilder) inkl. Innen-Krampen

Kopplungsmaterial:

Verbindungsmaterial für Kombinationen bestehend aus:

• Dichtungsgummi zur Abdichtung für den Dach-Wandbereich
• Dachabdeckhauben
• Verschraubungsmaterial zur Verbindung der Module in den Containerecken
• Quellband von innen zur Abdichtung ringsum
• Einpassteile für Wände, Decken Einpassteile aus beidseitig kunststoffbeschichtete Spanplatten.
• Einpassteile für Boden aus Niro-Schienen.
• Anschluss Kabel bauseitig.

Weitere Details auf Anfrage

Inkl. prüffähiger Einzelraumstatik welche wir Ihnen auf Wunsch im Auftragsfall zur Verfügung stellen.
